45度對焊彎頭材質(zhì)有哪些

45度對焊彎頭材質(zhì)有哪些

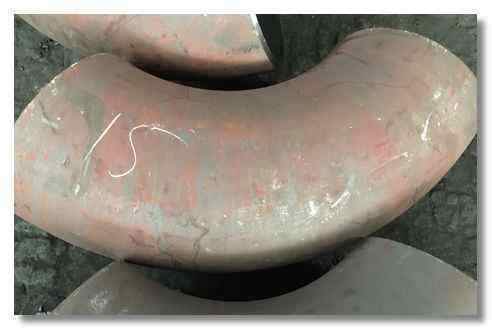

長(cháng)半徑無(wú)縫彎頭是指彎頭的R比較大，一樣國標彎頭分為D和1D。其他R的彎頭需求訂做。短半徑彎頭是指彎頭的曲率半徑為管子直徑的1倍；也稱(chēng)為1D。彎頭的曲率半徑等于管子的直徑的1倍。一般是90°的角度短半徑彎頭比長(cháng)半徑彎頭短得多，彎頭的彎曲半徑很急促。長(cháng)半徑彎頭是常用的，一樣默許也是長(cháng)半徑的，壓力高或者流速高的地方會(huì )覺(jué)得合適而運用長(cháng)半徑的，假設是固體輸送管道阻力要求嚴明的時(shí)刻要用更大的半徑的彎頭。短半徑的一樣是在低壓流體中用或者彎頭有限制的地方用。假設沒(méi)有條件限制或是沒(méi)有在合同中注明的優(yōu)先選用長(cháng)半徑彎頭。利用熱推制工藝推制出的彎頭在外觀(guān)上比較好看，成形品質(zhì)較好，壁厚也比較均勻，并且非常符合連續大批量的出產(chǎn)，所以在成形合金鋼、不銹鋼以及碳鋼彎頭時(shí)一般選用熱推制成形的工藝。在運用熱推制成形的方法成形彎頭時(shí)，覺(jué)得合適而運用何種加熱方式非常重要。在到現在截止所應用的加熱方法中，主要有三種加熱方式:感應加熱、反射爐加熱和火焰加熱。在實(shí)際出產(chǎn)中一般是根據產(chǎn)品需求及工廠(chǎng)實(shí)際來(lái)挑選一種合適的加熱方式。將除銹防腐后的彎頭套在聚乙烯套管內，中間注入聚氨酯泡沫兒，使之充分填滿(mǎn)彎頭與聚乙烯套管之間的窟窿眼兒，終使彎頭、套管、碳鋼層形成一個(gè)堅固的整體，達到防腐碳鋼的效果，碳鋼彎頭就是形成了

南寧市16mn合金彎頭工藝提升材質(zhì)可以挑選奧，氏體化溫度越高，加熱溫度越高；材質(zhì)高溫屈伏限度越高，加熱溫度越高。中頻感應加熱，WB36鋼的較高溫度為850～900℃，A335P22鋼為900～950℃，A335P91材質(zhì)的加熱溫度較高點(diǎn)為900～1000℃。測溫方式為固定式遠紅外測溫儀和手動(dòng)式遠紅外測溫儀相聯(lián)系。碳鋼彎頭溫度分散是一個(gè)重要的工藝參量，由感應圈形狀及感應圈與芯棒頭相對位置直接控制。感應圈形狀是主要因素，感應圈與芯棒頭相對位置是非主要因素。溫度沿芯棒頭徑向分散規律為低、中、高。加熱溫度高，碳鋼彎頭壁厚增大。碳鋼彎頭用于管道拐彎處的聯(lián)接。聯(lián)接兩根公稱(chēng)通徑相同的管子，使管路作角度轉彎兒。以材質(zhì)區辯白清楚楚碳鋼彎頭，鑄鋼彎頭，合金鋼彎頭

鹽浩合金厚壁彎頭成形工藝是覺(jué)得合適而運用專(zhuān)用彎頭推制機、芯模和加熱裝置，使套在出產(chǎn)模型上的毛坯在推制機的推動(dòng)下向前運動(dòng)，在運動(dòng)中被加熱、擴徑并彎曲成形的過(guò)程。熱推彎頭的變型獨有尤其的地方是根據金屬材料范性變型前后大小不變的規律確定管坯直徑，所覺(jué)得合適而運用的管坯直徑小于彎頭直徑，通過(guò)芯?？刂泼鞯淖冃瓦^(guò)程，使內弧處被壓縮的金屬流動(dòng)，償還到因擴徑而減薄的其他部位，因此得到壁厚均勻的彎頭。熱推彎頭成形工藝具有外形好看、壁厚均勻乎連續作業(yè)，適于大批量出產(chǎn)的獨有尤其的地方，因而變成碳鋼、合金鋼彎頭的主要成形方法，并也應用在某些規格的不銹鋼彎頭的成形中。成形過(guò)程的加熱方式有中頻或高頻感應加熱（加熱圈可為多圈或單圈）、火焰加熱和反射爐加熱，覺(jué)得合適而運用何種加熱方式視成形產(chǎn)品要求和能+量物質(zhì)物質(zhì)情形決定。沖壓成形沖壓成形彎頭是更早應用于批量出產(chǎn)無(wú)縫彎頭的成形工藝，在常用規格的彎頭出產(chǎn)中已被熱推法或其他成形工藝所代替，但在某些規格的彎頭中因出產(chǎn)數目少、壁厚過(guò)厚或過(guò)薄

經(jīng)淬火的熱壓彎頭重新加熱到一定溫度，再用一定方法冷卻稱(chēng)為回火。其目的是消除淬火產(chǎn)生的內里策應力，下降硬度和脆性，以得到預先希望的力學(xué)性能?；鼗鸱指邷鼗鼗?、中溫回火和低溫回火三類(lèi)?；鼗鸲嗯c淬火、正火合適運用

傳熱性：用于地板取暖的管材需求有好的傳熱性、低溫耐熱沖擊性的耐低溫沖擊性能比較好。碳鋼在焊接過(guò)程中需求小心，在合適的環(huán)境中運用，不斷的稱(chēng)心重要的性能，在重要的環(huán)境中焊接，擔保品質(zhì)。坡口方式將焊件盡量開(kāi)成U形坡口式進(jìn)行焊接。假設是鑄件欠缺，鏟挖出的坡口外形應圓滑，其目的是減少母材熔入焊縫金屬中的比例，以下降焊縫中的含碳量，防止裂紋產(chǎn)生。焊接工藝參量由于母材熔融到第1層焊縫金屬中的比例***達30左右，所以第1層焊縫焊接時(shí)，應盡量覺(jué)得合適而運用小電流、慢焊接速度，以減小母材的熔深。焊后熱處置焊后***對焊件立刻進(jìn)行消除應力熱處置，尤其是對于大厚度焊件、高剛性結構件以及嚴厲條件下(動(dòng)負荷或沖擊負荷)工作的焊件更應這么。消除應力的回火溫度為600~650℃。按冶煉方法可分為煉鋼爐鋼、轉爐鋼和電爐鋼；按脫氧方法可分為沸騰鋼、鋼、半鋼和特殊鋼；按含碳量可以把碳鋼分為低碳鋼,中碳鋼和高碳鋼.碳鋼彎頭制造之理想方法：首先焊接一個(gè)橫截面為多邊形的多棱環(huán)殼或兩端封閉的多棱扇形殼

高壓無(wú)縫碳鋼彎頭出產(chǎn)廠(chǎng)家，所說(shuō)的熱壓成形將要內里裝有內芯的管坯直接運用出產(chǎn)模型進(jìn)行沖壓壓制成形彎頭的一種方法。在*初出產(chǎn)無(wú)縫彎頭的時(shí)刻，沖壓成形法成功實(shí)現了彎頭的批量出產(chǎn)，況且廣泛應用在了彎頭的出產(chǎn)中。沖壓成形法具有一定的劣勢，即沖壓成形出的彎頭成形品質(zhì)不佳，彎頭壁厚偏差大且成形出的彎頭外觀(guān)也不好看，況且在成形較大規格彎頭時(shí)，需求的出產(chǎn)模型成本也非常高。由于這個(gè)，在現現在的彎頭出產(chǎn)中，沖壓成形法已經(jīng)被其他的成形方法漸漸代替了。但是在出產(chǎn)一些特殊規格彎頭時(shí)，或者在覺(jué)得合適而運用沖壓成形的方法(4)材料有：碳鋼，合金鋼和不銹鋼。二、由于管件大部分數用于焊接，為了提升焊接品質(zhì)，端部都車(chē)成坡口，留一定的角度，帶一定的邊，這一項要求也比較嚴，邊多厚，角度為多少和偏差范圍都有規定。表面品質(zhì)和機械性能基本和管子是一樣的。為了焊接方便，管件與被聯(lián)接的管子底幽鋼又是相同的。三、就是整個(gè)的管件都要通過(guò)表面處置，把內表面面的氧化鐵皮通過(guò)噴處置噴掉，再涂上防腐漆彎頭是改變管路方向的管件.彎頭在管道系統所運用的整個(gè)管件中，所占比例大，約為80.一般，對不同材料或壁厚的彎頭挑選不同的成形工藝.到現在截止，制造廠(chǎng)常用的無(wú)縫彎頭成形工藝有熱推、沖壓、擠壓等.按角度分，有45°及90°180°三種*常用的，另外根據工程需求還含有60°等其他非正常角度彎頭.彎頭的材料有鑄鐵、不銹鋼、合金鋼、可煅鑄鐵、碳鋼、有色金屬及分子化合物塑料等.形成空洞后，圓管坯就先后被三輥斜軋、連軋或擠壓。擠壓后要脫管定徑。定徑機通過(guò)錐形鉆頭高速旋轉入鋼胚打孔，形成管件
